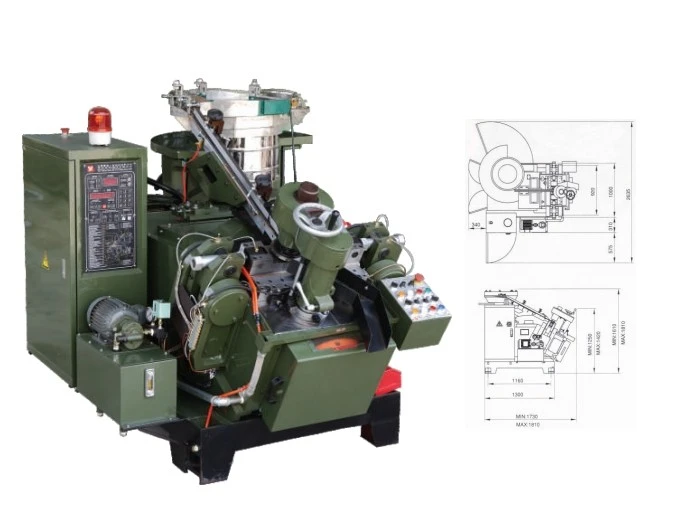

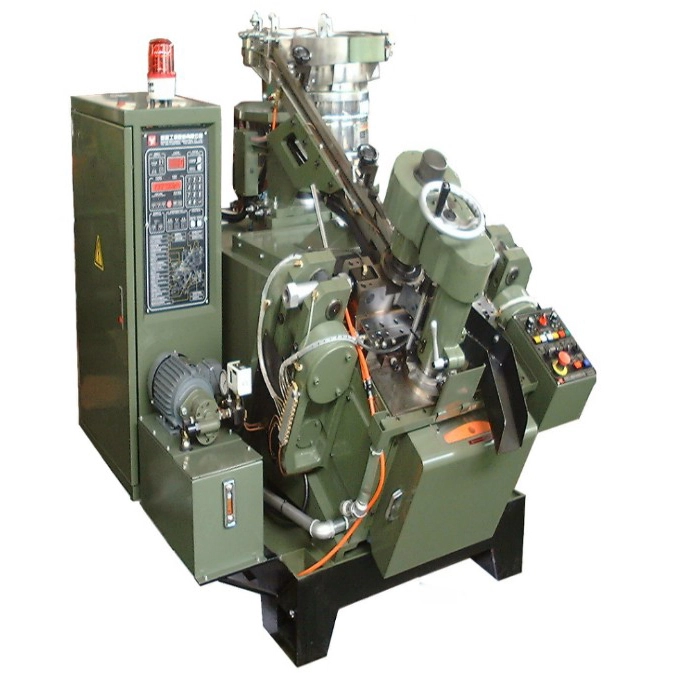

آلة تشكيل نقطة المسمار الحفر الذاتي

آلة تشكيل نقطة المسمار ذات الحفر الذاتي تتبنى تحديد موضع دوران الفهرسة الدقيق وتقنية التشكيل بالبثق البارد عالية السرعة، والتي يمكن أن تكمل التغذية التلقائية، تحديد المواقع، تشذيب الأطراف، تشكيل الزاوية، تلميع الحواف وتفريغ براغي الحفر الذاتي في عملية واحدة مستمرة.

متوافقة مع المواصفات المختلفة للبراغي المعدنية ذاتية الحفر، وتتميز المعدات بالتشغيل المستقر، ودقة التشكيل العالية ومعدل الخلل المنخفض. إنها معدات أساسية أساسية لتحسين أداء الحفر والمعدل المؤهل لمسامير الحفر الذاتي الجاهزة، وهي قابلة للتطبيق على نطاق واسع في تصنيع مثبتات الأجهزة، وإنتاج براغي البناء وصناعات معالجة مثبتات السيارات.

المعلمات التقنية

تدعم المعدات التغطية الكاملة لمواصفات براغي الحفر الذاتي السائدة في السوق، مع معلمات تقنية مستقرة وموثوقة، وتلبية احتياجات الإنتاج الضخمة والمخصصة:

هيكل الآلة والوظائف الأساسية

تتبنى آلة تشكيل نقطة لولبية الحفر الذاتي تصميمًا معياريًا متكاملاً، مع وحدات وظيفية مستقلة، وتخطيط معقول وتنسيق تشغيل عالي، مما يضمن معالجة أطراف اللولب بدقة عالية وكفاءة عالية:

1. وحدة التغذية والفرز الأوتوماتيكية

مجهزة بصينية تغذية أوتوماتيكية اهتزازية وآلية فرز دقيقة، يمكنها ترتيب وتغذية الفراغات اللولبية ذاتية الحفر المضطربة تلقائيًا، وتجنب تكديس المواد وفقد التغذية بشكل فعال. سرعة التغذية قابلة للتعديل بشكل متزامن مع سرعة التشكيل، مما يحقق التغذية المستمرة دون انقطاع ويحسن كفاءة الإنتاج بشكل كبير.

2. وحدة تحديد المواقع الفهرسة الدقيقة

يعتمد تقنية تحديد موضع فهرسة الكاميرا عالية الدقة، مع خطأ تحديد موضع دقيق في حدود 0.01 مم. يمكنها إصلاح قطعة العمل اللولبية بثبات، وضمان أن يكون موضع معالجة طرف الحفر دقيقًا تمامًا، وتجنب الانحراف والإزاحة أثناء تشكيل الطرف، وهو المفتاح لضمان جودة طرف الحفر اللولبي المتسقة.

3. وحدة تشكيل وتشذيب الأطراف ذات الصلابة العالية

رأس القطع التشكيل مصنوع من سبائك الصلب المستوردة عالية السرعة، مع صلابة عالية، ومقاومة التآكل ومقاومة درجات الحرارة العالية. إنه يكمل تشكيل البثق البارد والتشذيب الدقيق للحافة لطرف المثقاب اللولبي في وقت واحد، وإزالة نتوءات الذيل، وتنعيم حواف القطع، وتشكيل زوايا طرف المثقاب القياسية. يتميز طرف المسمار المعالج بأداء قطع حاد، وسرعة حفر سريعة وعدم حدوث تشقق أثناء الاستخدام الفعلي.

4. نظام تعديل المعلمة الذكي

واجهة تشغيل شاشة تعمل باللمس أنسنة، تدعم التبديل بمفتاح واحد لمواصفات المسمار المختلفة. يمكن للمستخدمين تعديل سرعة التشكيل، زاوية طرف الحفر، عمق التشذيب والمعلمات الأخرى بحرية. يدعم النظام وظيفة ذاكرة المعلمة، ولا حاجة لإعادة الضبط بشكل متكرر بعد استبدال المواصفات، وهو أمر مريح وفعال.

5. وحدة إنذار الأعطال وحماية السلامة

المدمج في إنذار نقص المواد، وحماية التشويش المواد، وحماية الزائد ووظائف الاغلاق التلقائي. عندما تحدث ظروف غير طبيعية مثل عدم وجود مواد، انسداد المواد والتحميل الزائد للمعدات، ستقوم الماكينة تلقائيًا بالإنذار وإيقاف التشغيل لحماية جسم الماكينة والقوالب، مما يقلل من فقدان الإنتاج ومعدل فشل المعدات.

6. جهاز إزالة الغبار والرقائق الأوتوماتيكي

مجهزة بمروحة خاصة لتنظيف الرقائق الحديدية وصندوق تجميع الرقائق، يمكنها تنظيف الحطام المعدني الناتج أثناء تشكيل طرف المسمار تلقائيًا، والحفاظ على منطقة المعالجة نظيفة، وتجنب الحطام الذي يؤثر على دقة التشكيل، وتقليل عبء عمل التنظيف اليدوي.

تعليمات التشغيل الكاملة

1. التحضير قبل العملية

فحص المعدات: تحقق مما إذا كانت مسامير جسم الماكينة ورأس القاطع وأداة التثبيت مثبتة بإحكام، وتأكد من أن رأس قاطع التشكيل سليم دون انحراف التآكل والفجوة، وقم بتنظيف أشتات داخلية ورقائق الحديد المتبقية للمعدات.

فحص التشحيم: فحص مستوى زيت التشحيم للتروس والمحامل وأجزاء ناقل الحركة، والتأكد من أن كمية الزيت كافية، وبدء تشغيل نظام التشحيم الأوتوماتيكي للتزييت المسبق لتقليل الاحتكاك أثناء التشغيل.

تأكيد المواد الخام: تحضير الفراغات اللولبية ذاتية الحفر المؤهلة التي تتوافق مع مواصفات معالجة المعدات، وضمان عدم وجود تشوه خطير والتصاق الشوائب على سطح قطعة العمل، وصب المواد الخام في صينية التغذية الاهتزازية.

إعداد المعلمة: قم بتشغيل مصدر الطاقة، وأدخل إلى واجهة التحكم بشاشة اللمس، وحدد نموذج المسمار المقابل، واضبط زاوية طرف الحفر، وسرعة التشكيل وعمق المعالجة، وحفظ المعلمات.

2. تصحيح الأخطاء وخطوات الإنتاج الرسمية

تصحيح الأخطاء بدون تحميل: ابدأ وضع الركض، وقم بتشغيل آلة تشكيل نقطة لولبية الحفر الذاتي بدون تحميل لمدة 3-5 دقائق، وتحقق مما إذا كان نظام النقل ونظام التغذية وآلية التشكيل تعمل بسلاسة دون ضوضاء أو تشويش غير طبيعي.

فحص الإنتاج التجريبي: إجراء المعالجة التجريبية لـ 10-20 قطعة عمل بعد تصحيح الأخطاء بدون تحميل أمر طبيعي. قم بقياس زاوية طرف الحفر، ونعومة الطرف وتحمل حجم قطعة العمل، وضبط المعلمات وفقًا لتأثير المعالجة حتى تلبي المنتجات المعيار.

الإنتاج الضخم التلقائي: بعد أن تصبح المنتجات التجريبية مؤهلة بالكامل، قم بتحويل المعدات إلى وضع التشغيل المستمر التلقائي. ستكمل الآلة تلقائيًا عملية التغذية، وتحديد الموقع، وتشكيل الأطراف، والتشذيب والتفريغ، مما يحقق إنتاج الدفعات غير المراقب.

المراقبة في الوقت الحقيقي: أثناء الإنتاج، قم بانتظام بفحص وفحص أطراف مثقاب اللولب النهائية، ومراقبة حالة تشغيل المعدات، والتعامل مع العيوب البسيطة مثل تشويش المواد في الوقت المناسب لضمان جودة إنتاج مستقرة.

3. عملية إيقاف التشغيل القياسية

إيقاف التشغيل العادي: قم أولاً بإيقاف نظام التغذية، وانتظر حتى تكتمل جميع قطع العمل في الجهاز من المعالجة والتفريغ، ثم قم بإيقاف تشغيل مفتاح التشغيل، وقطع مصدر الطاقة وتنظيف رقائق الحديد المتبقية في الجهاز.

إيقاف التشغيل في حالات الطوارئ: في حالة تعطل المعدات، وتشويش قطعة العمل، واصطدام رأس القاطع وغيرها من المواقف الخطيرة، اضغط على زر إيقاف الطوارئ على الفور لقطع مصدر الطاقة، وقم بإجراء استكشاف الأخطاء وإصلاحها بعد توقف الجهاز تمامًا.

الصيانة اليومية والاحتياطات

1. الصيانة اليومية

تنظيف رقائق الحديد السطحية والغبار للمعدات بعد العمل اليومي؛ التحقق من تآكل رأس قاطع التشكيل بانتظام؛ تجديد زيت التشحيم في الوقت المناسب. تحقق مما إذا كانت صينية التغذية تعمل بشكل طبيعي لتجنب انسداد المواد.

2. الصيانة الأسبوعية

ربط جميع مسامير التوصيل السائبة؛ تنظيف دائرة زيت التشحيم وجهاز إزالة الرقائق؛ معايرة دقة تحديد المواقع لآلية الفهرسة؛ التحقق من حساسية نظام إنذار الخطأ.

3. الصيانة الشهرية

استبدال زيت التشحيم المتداول. الكشف عن درجة التآكل لرأس قطع السبائك واستبدال الأجزاء البالية في الوقت المناسب؛ إجراء معايرة دقيقة شاملة للمعدات لضمان توافق المعالجة مع المعايير؛ فحص عمر الدائرة وخط أنابيب الهواء.

الأخطاء الشائعة واستكشاف الأخطاء وإصلاحها

المزايا الأساسية للمنتج

تشكيل عالي الدقة: تسامح معالجة صارم ± 0.01 مم، زاوية طرف الحفر القياسية، حافة قطع ناعمة وخالية من الاختباء، تعمل بشكل فعال على تحسين كفاءة الحفر ومعدل تأهيل براغي الحفر الذاتي.

كفاءة واستقرار عاليان: تصميم التشكيل الأوتوماتيكي عالي السرعة، وسرعة الإنتاج المستقرة، ومعدل الفشل المنخفض، ودعم إنتاج الدفعات الصناعية المستمرة على مدار 24 ساعة على المدى الطويل.

توافق واسع: يدعم معالجة برغي الثقب الذاتي متعدد المواصفات، وتعديل المعلمات المرن، والتبديل السريع للمواصفات، وتلبية احتياجات الإنتاج المتنوعة.

متينة ومقاومة للاهتراء: تعتمد أجزاء التشكيل الأساسية مادة سبائك عالية الصلابة، مع مقاومة قوية للصدمات ومقاومة التآكل، وعمر خدمة طويل وتكلفة استبدال منخفضة.

ذكي وموفر للعمالة: التشغيل التلقائي الكامل من التغذية إلى التفريغ، وتشغيل بسيط لشاشة اللمس، وتوفير تكلفة العمالة اليدوية بشكل فعال وتحسين كفاءة الإنتاج.

التعبئة والتغليف وخدمة ما بعد البيع

قائمة العبوات: 1 × آلة تشكيل نقطة المسمار ذاتية الحفر، مجموعة واحدة من ملحقات رأس القطع القياسية، دليل التشغيل باللغة الإنجليزية، أدوات الصيانة الاحترافية وقطع الغيار.

ضمان ما بعد البيع: ضمان كامل للماكينة لمدة عام، ودعم فني مدى الحياة. توفير التركيب والتشغيل والتدريب على تشغيل الموظفين مجانًا في الموقع. خدمة ما بعد البيع عبر الإنترنت على مدار 24 ساعة، وتسليم قطع الغيار بسرعة، وحل مشكلات تشغيل المعدات وصيانتها للعملاء في الوقت الفعلي.
